【西安赣达电器】分享：强、弱电桥架的规格，怎么选？

弱电网络系统是由不同的电子功能配区进行相互的关联组合，弱电网络系统中少不了强电架桥、弱电桥架系统，电缆桥架作为布线工程的一个配套项目，配电间及弱电间宜分别设置，如不具备此条件需合设时，应分别敷设在电气间两侧或采取隔离措施，以防止强电对弱电的干扰，桥架本身没有强弱电之分，但在安装过程中是有**要求的，高低压电缆桥架应尽量分开安装。那么强、弱电桥架的规格，怎么选择呢？下面简洁给大家讲一讲。

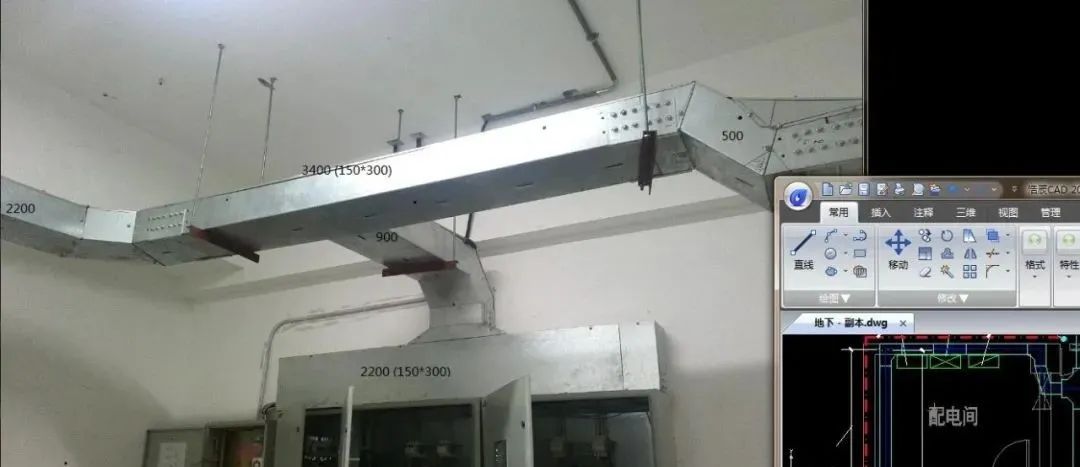

（1）强电线缆槽盒敷设

1）槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截面积的40％。
2）载流导体不宜超过30根。
3）电缆宜单层敷设，最多不应超过两层。

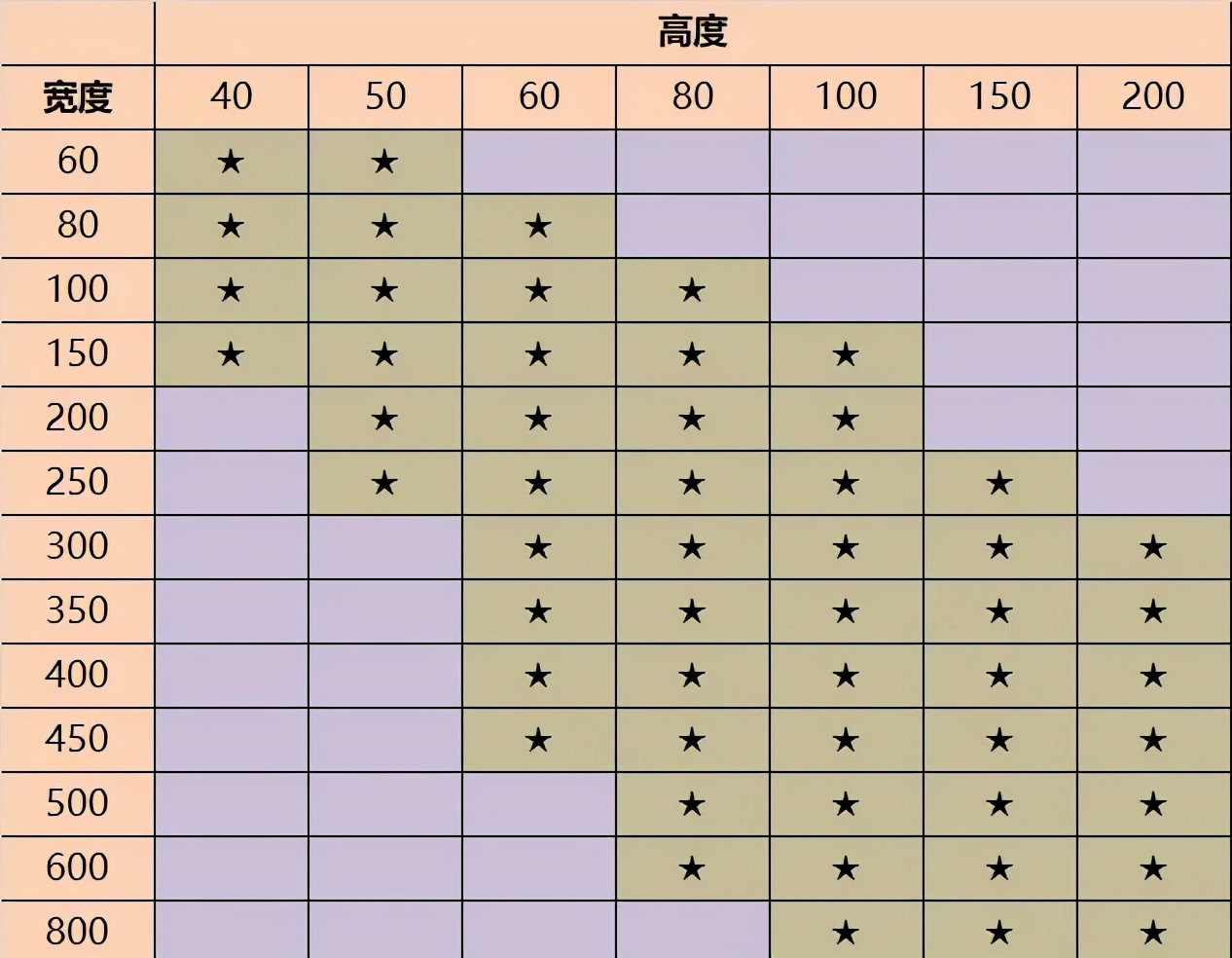

注：此表为耐火电缆槽盒常用规格尺寸，摘自《耐火电缆槽盒》GB 29415

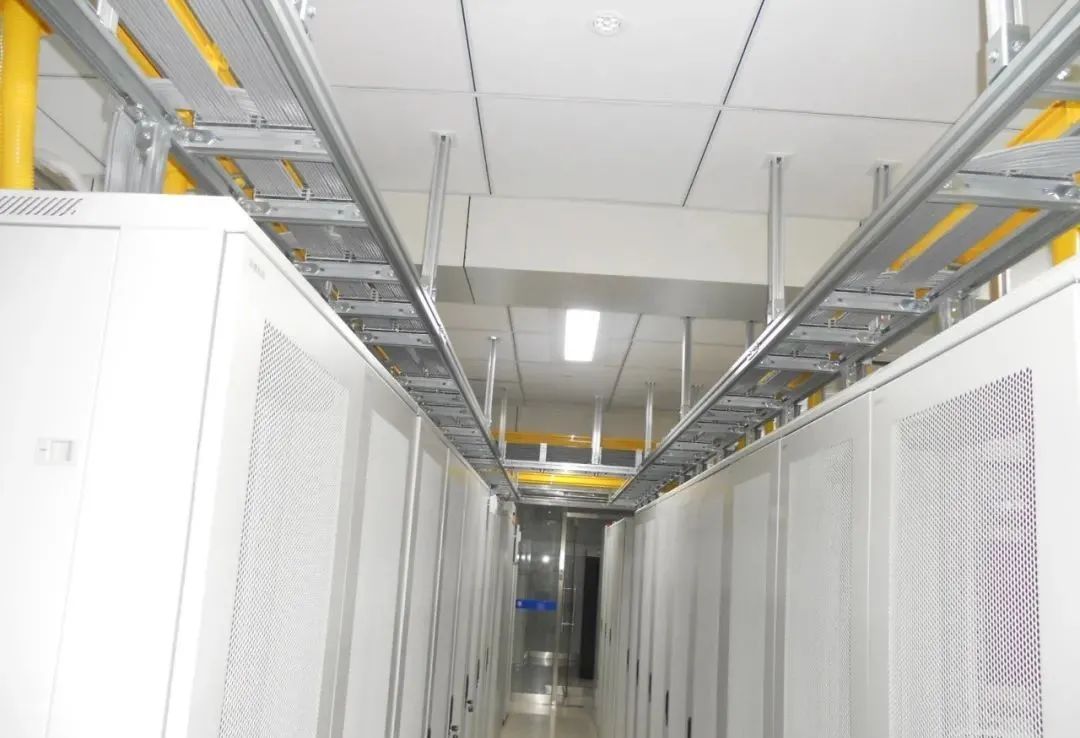

（2）弱电线缆槽盒敷设

1）当控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的【50％】。

依据《建筑电气工程施工质量验收规范》GB50303-2015 第 14.2.5 条：

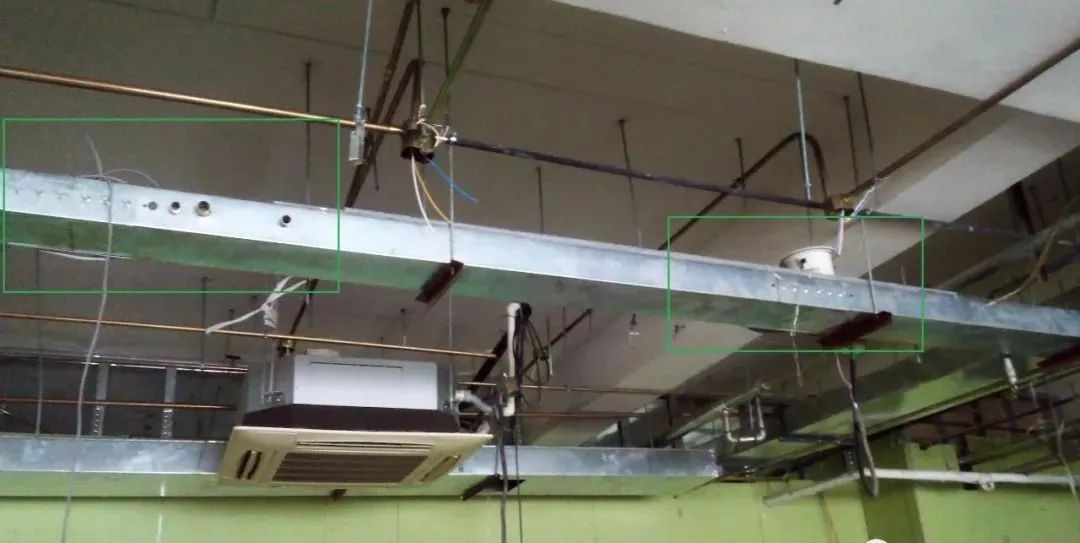

1）同一槽盒内不宜同时敷设绝缘导线和电缆！

2）同一路径无防干扰要求的线路，可敷设于同一槽盒内；槽盒内的绝缘导线总截面积（包括外护套）不应超过槽盒内截面积的40%，且载流导体不宜超过30根。

3）当控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的50%。

4）分支接头处绝缘导线的总截面面积（包括外护层）不应大于该点盒（箱）内截面面积的75%。

5）绝缘导线在槽盒内应留有**余量，并应按回路分段绑扎，绑扎点间距不应大于1.5m；当垂直或大于45"倾斜敷设时，应将绝缘导线分段固定在槽盒内的专用部件上，每段至少应有一个固定点；当直线段长度大于3.2m时，其固定点间距不应大于1.6m;槽盒内导线排列应整齐、有序。

6）敷线完成后，槽盒盖板应复位，盖板应齐全、平整、牢固。

检查数量：按每个检验批的槽盒总长度抽查10%，且不得少于1m。

检查方法：观察检查并用尺量检查。
